Vue d'ensemble de l'architecture

🏗️ Architecture technique

Note

Mindlet repose sur une architecture n-tiers moderne, séparant clairement le stockage des données, leur présentation et leur traitement.

Vue d’ensemble

Notre architecture est composée de trois couches principales :

Vue d'ensemble

100% SVG

architecture-beta
    group architecture(cloud)[Architecture]

    service client(internet)[Frontend] in architecture
    service api(server)[API] in architecture
    service ia(server)[IA] in architecture
    service db(database)[Donnees] in architecture

    client:R -- L:api
    api:R -- L:db
    api:B -- T:ia

Composants principaux

Frontend

React Native - Application mobile cross-platform (iOS & Android)

Voir la documentation →

Backend API

Laravel - API RESTful robuste et scalable

Voir la documentation →

Service IA

LangGraph + Mistral AI - Traitement multimodal et génération de cartes

Voir la documentation →

Données

PostgreSQL + S3 - Stockage relationnel et objets

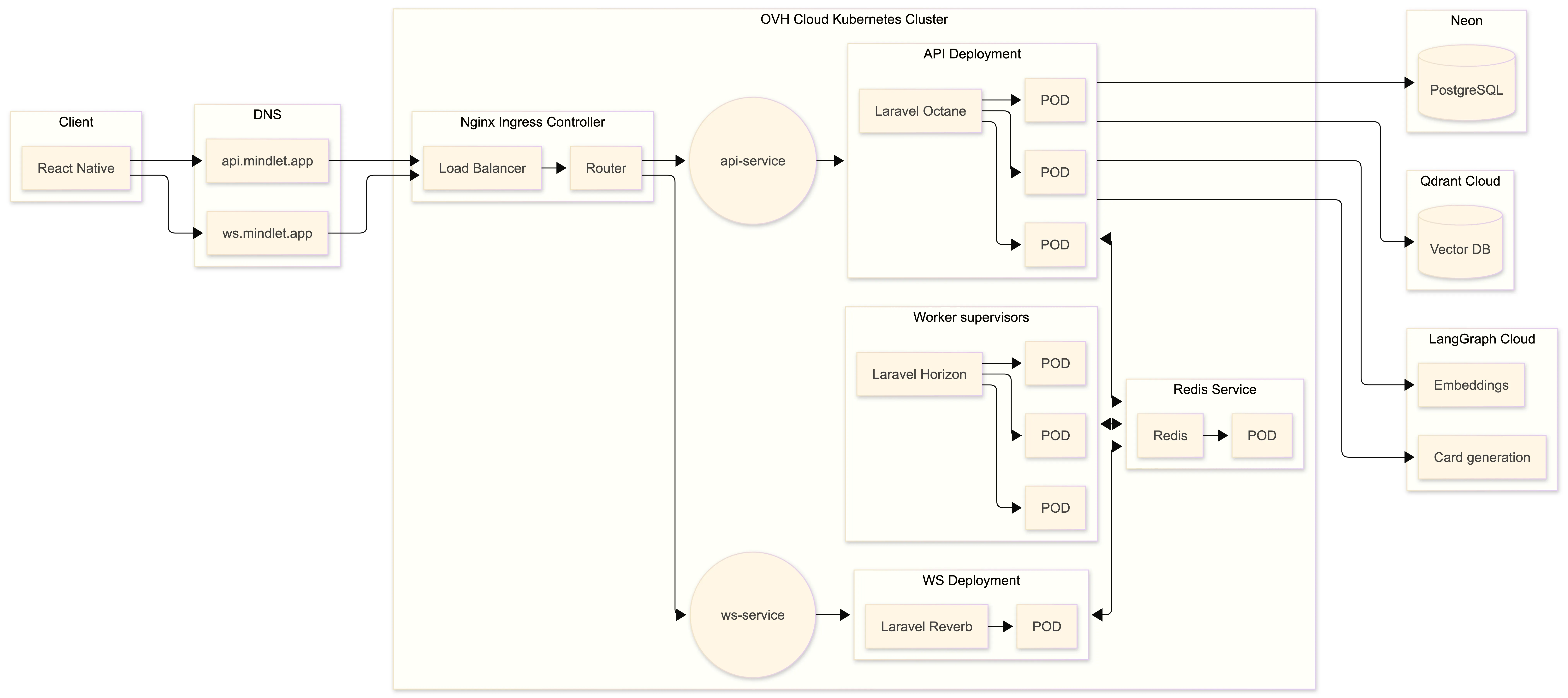

Architecture cloud

Notre infrastructure est déployée sur des services cloud européens pour garantir la conformité RGPD :

Architecture Cloud

100% SVG

flowchart LR
 subgraph Client["Client"]
        RN["React Native"]
  end
 subgraph DNS["DNS"]
        API_DNS["api.mindlet.app"]
        WS_DNS["ws.mindlet.app"]
  end
 subgraph Ingress["Nginx Ingress Controller"]
        LB["Load Balancer"]
        RT["Router"]
  end
 subgraph API["API Deployment"]
        OCT["Laravel Octane"]
        POD_API1["POD"]
        POD_API2["POD"]
        POD_API3["POD"]
  end
 subgraph WS["WS Deployment"]
        REV["Laravel Reverb"]
        POD_WS["POD"]
  end
 subgraph REDIS["Redis Service"]
        REDIS_APP["Redis"]
        POD_REDIS["POD"]
  end
 subgraph WORKERS["Worker supervisors"]
        HZ["Laravel Horizon"]
        POD_W1["POD"]
        POD_W2["POD"]
        POD_W3["POD"]
  end
 subgraph K8S["OVH Cloud Kubernetes Cluster"]
        Ingress
        API_SVC(("api-service"))
        WS_SVC(("ws-service"))
        API
        WS
        REDIS
        WORKERS
  end
 subgraph Neon["Neon"]
        PG[("PostgreSQL")]
  end
 subgraph Qdrant["Qdrant Cloud"]
        VDB[("Vector DB")]
  end
 subgraph LangGraph["LangGraph Cloud"]
        CARD["Card generation"]
        EMB["Embeddings"]
  end
    RN --> API_DNS & WS_DNS
    LB --> RT
    API_DNS --> LB
    WS_DNS --> LB
    RT --> API_SVC & WS_SVC
    OCT --> POD_API1 & POD_API2 & POD_API3
    REV --> POD_WS
    REDIS_APP --> POD_REDIS
    HZ --> POD_W1 & POD_W2 & POD_W3
    API_SVC --> API
    WS_SVC --> WS
    API <--> REDIS
    WS <--> REDIS
    WORKERS <--> REDIS
    API --> PG & VDB & CARD & EMB

Composants cloud

Composant	Service	Fournisseur
Orchestration	Kubernetes	OVHcloud
Load Balancer	Cloud Load Balancer	OVHcloud
Base de données	PostgreSQL Managed	Neon
Base vectorielle	Qdrant Managed	Qdrant Cloud
Stockage objets	VPS	Hetzner

Architecture n-tiers détaillée

Présentation

Couche Présentation (Frontend)

La couche présentation est responsable de l’interface utilisateur :

• Technologie : React Native avec Expo
• État global : Zustand
• Navigation : Expo Router
• UI Components : NativeWind (Tailwind CSS)
• Requêtes API : React Query

Cette couche ne contient aucune logique métier et se contente de :

• Afficher les données reçues de l’API
• Capturer les interactions utilisateur
• Envoyer les requêtes au backend

Métier

Couche Métier (Backend)

La couche métier implémente toute la logique applicative :

API Laravel :

• Authentification et autorisation
• Validation des données
• Logique métier
• Orchestration des services

Service IA :

• Traitement multimodal (texte, PDF, image, audio, YouTube, web)
• Génération d’embeddings via Mistral AI
• Génération de cartes d’apprentissage (flashcards, QCM, etc.)
• Architecture agentic avec LangGraph

Données

Couche Données

La couche données gère la persistance :

Type	Technologie	Usage
Relationnel	PostgreSQL	Données structurées (users, collections, cards)
Vectoriel	Qdrant	Embeddings pour la recherche sémantique
Objets	MinIO	Fichiers (images, PDFs, médias)
Cache	Redis	Sessions, workers, cache applicatif

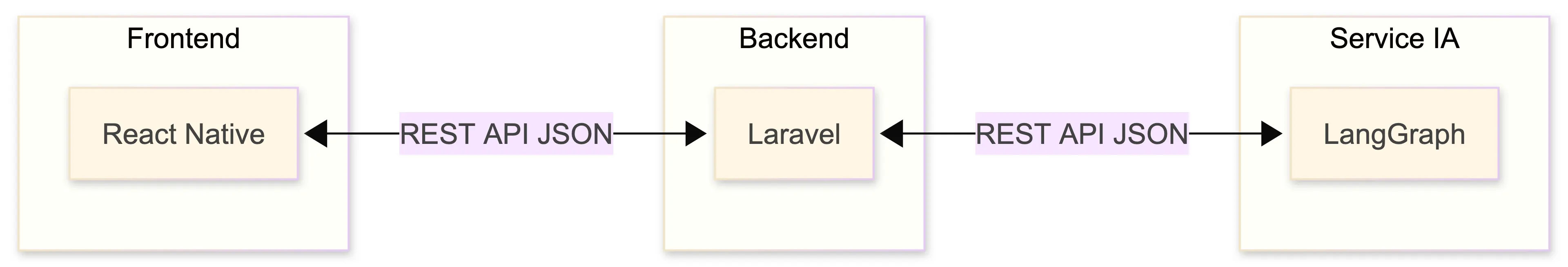

Communication inter-services

Frontend ↔ Backend ↔ Service IA

Frontend to Backend

100% SVG

flowchart LR
    subgraph Frontend
        MOB[React Native]
    end
    subgraph Backend
        API[Laravel]
    end
    subgraph Service IA
        IA[LangGraph]
    end
    MOB <-->|REST API JSON| API
    API <-->|REST API JSON| IA

Caractéristiques :

• Communication via HTTPS exclusivement
• Format d’échange : JSON
• Authentification : JWT (Bearer Token)

Scalabilité

Notre architecture est conçue pour supporter une montée en charge :

Scalabilité horizontale

• Kubernetes HPA : Auto-scaling des pods selon la charge CPU/mémoire
• Load Balancer : Distribution de charge entre les instances
• Stateless API : Chaque instance peut traiter n’importe quelle requête

Scalabilité verticale

• Workers dédiés : Pods spécialisés pour les traitements IA lourds
• Queues : Gestion asynchrone des tâches longues
• Base de données managed : Scaling automatique par le provider

Projections de charge

Utilisateurs	Instances API	Instances IA	DB Connections
100	1	2	10
5 000	2	4	50
50 000+	4+	8+	200+

Tip

L’architecture Kubernetes permet de scaler automatiquement en fonction de la demande, garantissant une disponibilité optimale même en cas de pics d’utilisation.

Modélisation des données

La base de données de Mindlet suit une modélisation rigoureuse qui distingue le niveau conceptuel (abstrait, indépendant de l’implémentation) du niveau physique (concret, spécifique à PostgreSQL).

MCD vs MPD : définitions

MCD

Modèle Conceptuel de Données (MCD)

Le MCD représente les entités métier et leurs associations de manière abstraite, sans se soucier des détails techniques d’implémentation.

Caractéristiques :

• Représente le “quoi” : quelles données et quelles relations
• Indépendant du SGBD (PostgreSQL, MySQL, etc.)
• Utilise des concepts de haut niveau (entités, associations, cardinalités)
• Sert de base de discussion avec les parties prenantes non-techniques

Notation utilisée :

• Entité : Rectangle (ex: USERS, CARDS)
• Attribut : Propriété d’une entité (ex: name, email)
• Association : Ligne reliant deux entités avec cardinalités

Cardinalités :

• ||--o{ : Un à plusieurs (1,N)
• ||--|| : Un à un (1,1)
• }o--o{ : Plusieurs à plusieurs (N,M)

MPD

Modèle Physique de Données (MPD)

Le MPD traduit le MCD en une structure de base de données réelle avec les spécificités du SGBD choisi (PostgreSQL).

Caractéristiques :

• Représente le “comment” : implémentation concrète
• Spécifique au SGBD (types PostgreSQL, index, contraintes)
• Inclut les clés primaires, étrangères, index
• Définit les types de données précis (UUID, JSONB, TIMESTAMPTZ)

Éléments spécifiques au MPD :

• Types PostgreSQL : uuid, jsonb, timestamptz, text
• Contraintes : NOT NULL, UNIQUE, CHECK
• Index : Index composites, partiels, GIN pour JSONB
• Soft deletes : Colonne deleted_at pour suppression logique

Tables principales

Le schéma de données de Mindlet comprend 35+ tables organisées en domaines fonctionnels :

Domaine	Tables principales	Description
Utilisateurs	users, user_follows, user_friendships, user_achievements	Gestion des comptes, relations sociales et gamification
Collections	collections, collection_collaborators, tags, taggables	Organisation hiérarchique du contenu avec collaboration
Cartes	cards, card_progressions	Cartes d’apprentissage (9 types) et suivi de progression
Étude	study_sessions	Sessions de révision avec métriques
IA	ai_resource_batches, ai_resource_items, ai_resource_embeddings, ai_card_generations, user_ai_quotas	Pipeline de génération IA et gestion des quotas
Messagerie	conversations, messages, groups, conversation_participants	Système de messagerie temps réel
Social	posts, post_reactions, post_mentions	Fil d’actualité et interactions
Organisations	organizations, organization_members, organization_invitations	Gestion des établissements
Auth	personal_access_tokens, social_accounts, roles, permissions	Authentification et autorisations

Clés primaires UUID

Toutes les tables utilisent des UUID comme clés primaires plutôt que des entiers auto-incrémentés. Cela facilite la génération côté client, les migrations de données et évite les collisions lors de fusions de bases.

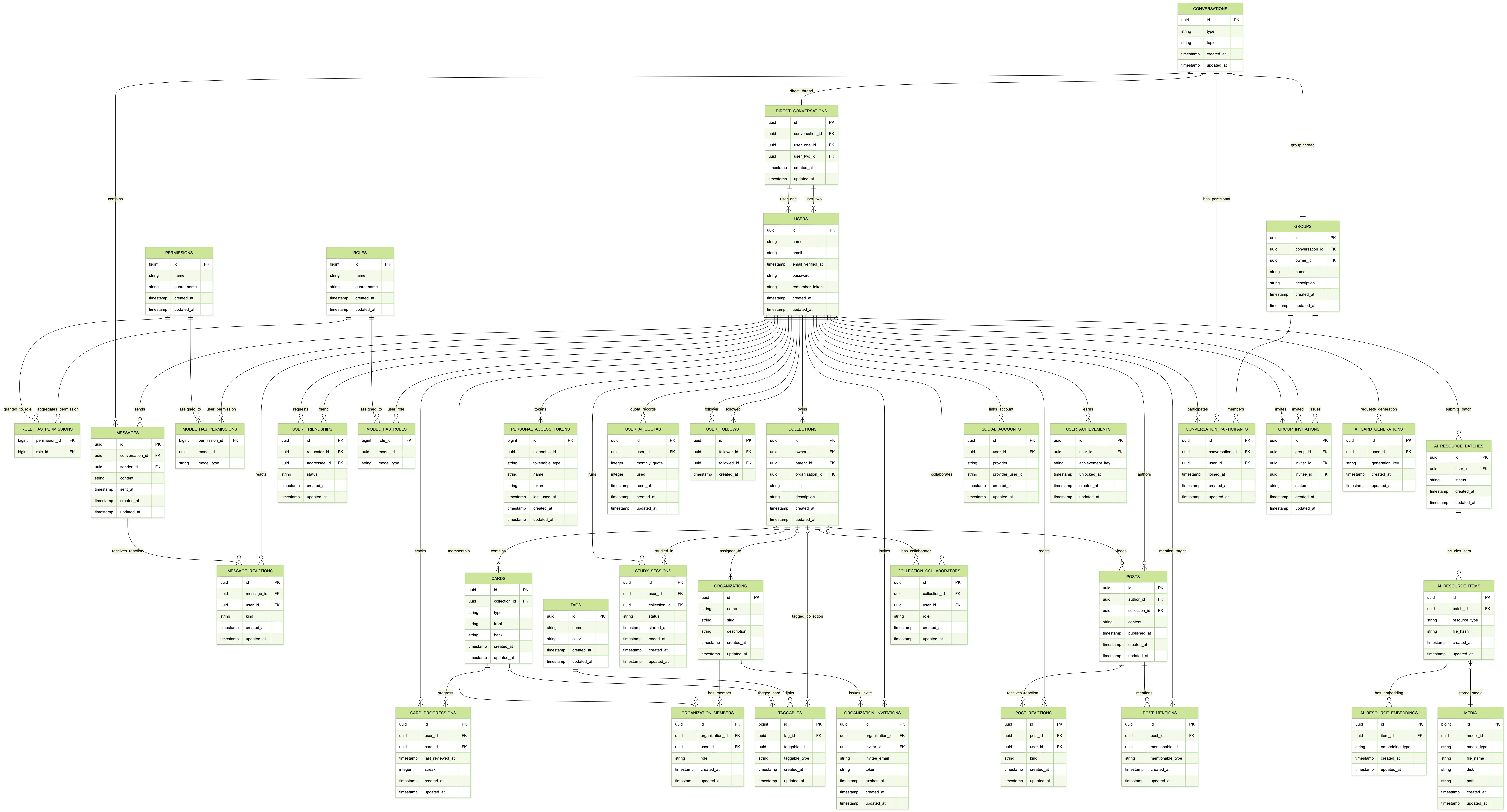

Modèle Conceptuel de Données (MCD)

Le diagramme ci-dessous présente les entités principales et leurs relations :

MCD

100% SVG

erDiagram
	direction TB
	USERS {
		uuid id PK ""
		string name  ""
		string email  ""
		timestamp email_verified_at  ""
		string password  ""
		string remember_token  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	ORGANIZATIONS {
		uuid id PK ""
		string name  ""
		string slug  ""
		string description  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	ORGANIZATION_MEMBERS {
		uuid id PK ""
		uuid organization_id FK ""
		uuid user_id FK ""
		string role  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	ORGANIZATION_INVITATIONS {
		uuid id PK ""
		uuid organization_id FK ""
		uuid inviter_id FK ""
		string invitee_email  ""
		string token  ""
		timestamp expires_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	COLLECTIONS {
		uuid id PK ""
		uuid owner_id FK ""
		uuid parent_id FK ""
		uuid organization_id FK ""
		string title  ""
		string description  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	COLLECTION_COLLABORATORS {
		uuid id PK ""
		uuid collection_id FK ""
		uuid user_id FK ""
		string role  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	CARDS {
		uuid id PK ""
		uuid collection_id FK ""
		string type  ""
		string front  ""
		string back  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	CARD_PROGRESSIONS {
		uuid id PK ""
		uuid user_id FK ""
		uuid card_id FK ""
		timestamp last_reviewed_at  ""
		integer streak  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	STUDY_SESSIONS {
		uuid id PK ""
		uuid user_id FK ""
		uuid collection_id FK ""
		string status  ""
		timestamp started_at  ""
		timestamp ended_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	TAGS {
		uuid id PK ""
		string name  ""
		string color  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	TAGGABLES {
		bigint id PK ""
		uuid tag_id FK ""
		uuid taggable_id  ""
		string taggable_type  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	USER_ACHIEVEMENTS {
		uuid id PK ""
		uuid user_id FK ""
		string achievement_key  ""
		timestamp unlocked_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	USER_FOLLOWS {
		uuid id PK ""
		uuid follower_id FK ""
		uuid followed_id FK ""
		timestamp created_at  ""
	}

	USER_FRIENDSHIPS {
		uuid id PK ""
		uuid requester_id FK ""
		uuid addressee_id FK ""
		string status  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	POSTS {
		uuid id PK ""
		uuid author_id FK ""
		uuid collection_id FK ""
		string content  ""
		timestamp published_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	POST_MENTIONS {
		uuid id PK ""
		uuid post_id FK ""
		uuid mentionable_id  ""
		string mentionable_type  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	POST_REACTIONS {
		uuid id PK ""
		uuid post_id FK ""
		uuid user_id FK ""
		string kind  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	CONVERSATIONS {
		uuid id PK ""
		string type  ""
		string topic  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	DIRECT_CONVERSATIONS {
		uuid id PK ""
		uuid conversation_id FK ""
		uuid user_one_id FK ""
		uuid user_two_id FK ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	GROUPS {
		uuid id PK ""
		uuid conversation_id FK ""
		uuid owner_id FK ""
		string name  ""
		string description  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	CONVERSATION_PARTICIPANTS {
		uuid id PK ""
		uuid conversation_id FK ""
		uuid user_id FK ""
		timestamp joined_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	MESSAGES {
		uuid id PK ""
		uuid conversation_id FK ""
		uuid sender_id FK ""
		string content  ""
		timestamp sent_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	MESSAGE_REACTIONS {
		uuid id PK ""
		uuid message_id FK ""
		uuid user_id FK ""
		string kind  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	GROUP_INVITATIONS {
		uuid id PK ""
		uuid group_id FK ""
		uuid inviter_id FK ""
		uuid invitee_id FK ""
		string status  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	AI_RESOURCE_BATCHES {
		uuid id PK ""
		uuid user_id FK ""
		string status  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	AI_RESOURCE_ITEMS {
		uuid id PK ""
		uuid batch_id FK ""
		string resource_type  ""
		string file_hash  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	AI_RESOURCE_EMBEDDINGS {
		uuid id PK ""
		uuid item_id FK ""
		string embedding_type  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	AI_CARD_GENERATIONS {
		uuid id PK ""
		uuid user_id FK ""
		string generation_key  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	USER_AI_QUOTAS {
		uuid id PK ""
		uuid user_id FK ""
		integer monthly_quota  ""
		integer used  ""
		timestamp reset_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	MEDIA {
		bigint id PK ""
		uuid model_id  ""
		string model_type  ""
		string file_name  ""
		string disk  ""
		string path  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	SOCIAL_ACCOUNTS {
		uuid id PK ""
		uuid user_id FK ""
		string provider  ""
		string provider_user_id  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	PERSONAL_ACCESS_TOKENS {
		bigint id PK ""
		uuid tokenable_id  ""
		string tokenable_type  ""
		string name  ""
		string token  ""
		timestamp last_used_at  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	PERMISSIONS {
		bigint id PK ""
		string name  ""
		string guard_name  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	ROLES {
		bigint id PK ""
		string name  ""
		string guard_name  ""
		timestamp created_at  ""
		timestamp updated_at  ""
	}

	MODEL_HAS_PERMISSIONS {
		bigint permission_id FK ""
		uuid model_id  ""
		string model_type  ""
	}

	MODEL_HAS_ROLES {
		bigint role_id FK ""
		uuid model_id  ""
		string model_type  ""
	}

	ROLE_HAS_PERMISSIONS {
		bigint permission_id FK ""
		bigint role_id FK ""
	}

	USERS||--o{COLLECTIONS:"owns"
	COLLECTIONS|o--o{ORGANIZATIONS:"assigned_to"
	USERS||--o{COLLECTION_COLLABORATORS:"collaborates"
	COLLECTIONS||--o{COLLECTION_COLLABORATORS:"has_collaborator"
	COLLECTIONS||--o{CARDS:"contains"
	USERS||--o{CARD_PROGRESSIONS:"tracks"
	CARDS||--o{CARD_PROGRESSIONS:"progress"
	USERS||--o{STUDY_SESSIONS:"runs"
	COLLECTIONS||--o{STUDY_SESSIONS:"studied_in"
	TAGS||--o{TAGGABLES:"links"
	COLLECTIONS|o--o{TAGGABLES:"tagged_collection"
	CARDS|o--o{TAGGABLES:"tagged_card"
	USERS||--o{USER_ACHIEVEMENTS:"earns"
	USERS||--o{USER_FOLLOWS:"follower"
	USER_FOLLOWS}o--||USERS:"followed"
	USERS||--o{USER_FRIENDSHIPS:"requests"
	USER_FRIENDSHIPS}o--||USERS:"friend"
	USERS||--o{POSTS:"authors"
	COLLECTIONS|o--o{POSTS:"feeds"
	POSTS||--o{POST_REACTIONS:"receives_reaction"
	USERS||--o{POST_REACTIONS:"reacts"
	POSTS||--o{POST_MENTIONS:"mentions"
	POST_MENTIONS}o--||USERS:"mention_target"
	CONVERSATIONS||--o{MESSAGES:"contains"
	USERS||--o{MESSAGES:"sends"
	CONVERSATIONS||--o{CONVERSATION_PARTICIPANTS:"has_participant"
	USERS||--o{CONVERSATION_PARTICIPANTS:"participates"
	CONVERSATIONS||--||DIRECT_CONVERSATIONS:"direct_thread"
	DIRECT_CONVERSATIONS||--o{USERS:"user_one"
	DIRECT_CONVERSATIONS||--o{USERS:"user_two"
	CONVERSATIONS||--||GROUPS:"group_thread"
	GROUPS||--o{GROUP_INVITATIONS:"issues"
	USERS||--o{GROUP_INVITATIONS:"invites"
	GROUP_INVITATIONS}o--||USERS:"invited"
	GROUPS||--o{CONVERSATION_PARTICIPANTS:"members"
	MESSAGES||--o{MESSAGE_REACTIONS:"receives_reaction"
	USERS||--o{MESSAGE_REACTIONS:"reacts"
	USERS||--o{AI_RESOURCE_BATCHES:"submits_batch"
	AI_RESOURCE_BATCHES||--o{AI_RESOURCE_ITEMS:"includes_item"
	AI_RESOURCE_ITEMS||--o{AI_RESOURCE_EMBEDDINGS:"has_embedding"
	USERS||--o{AI_CARD_GENERATIONS:"requests_generation"
	USERS||--o{USER_AI_QUOTAS:"quota_records"
	AI_RESOURCE_ITEMS}o--||MEDIA:"stored_media"
	USERS||--o{SOCIAL_ACCOUNTS:"links_account"
	USERS||--o{PERSONAL_ACCESS_TOKENS:"tokens"
	PERMISSIONS||--o{ROLE_HAS_PERMISSIONS:"granted_to_role"
	ROLES||--o{ROLE_HAS_PERMISSIONS:"aggregates_permission"
	ROLES||--o{MODEL_HAS_ROLES:"assigned_to"
	USERS||--o{MODEL_HAS_ROLES:"user_role"
	PERMISSIONS||--o{MODEL_HAS_PERMISSIONS:"assigned_to"
	USERS||--o{MODEL_HAS_PERMISSIONS:"user_permission"
	ORGANIZATIONS||--o{ORGANIZATION_MEMBERS:"has_member"
	USERS||--o{ORGANIZATION_MEMBERS:"membership"
	ORGANIZATIONS||--o{ORGANIZATION_INVITATIONS:"issues_invite"
	USERS||--o{ORGANIZATION_INVITATIONS:"invites"

Modèle Physique de Données (MPD)

Le MPD ci-dessous montre l’implémentation PostgreSQL avec les types de données, contraintes et index :

Particularités techniques du MPD

Types PostgreSQL

Types utilisés dans le schéma :

Type	Usage	Exemple
uuid	Clés primaires et étrangères	id, user_id, collection_id
jsonb	Données flexibles indexables	cards.data, cards.config
timestamptz	Horodatages avec timezone	created_at, updated_at
text	Chaînes de longueur variable	title, description, content
varchar(n)	Chaînes limitées	email, type, status
boolean	Valeurs binaires	is_unlimited, exclude_from_embedding
integer	Compteurs et quotas	daily_generations_used

Pourquoi JSONB ?

PostgreSQL JSONB permet de stocker des données semi-structurées avec indexation et requêtes SQL natives. C’est idéal pour les cartes qui ont des structures différentes selon leur type (flashcard, QCM, etc.).

Index

Stratégie d’indexation :

-- Index sur les clés étrangères fréquemment requêtées
CREATE INDEX idx_cards_collection_id ON cards(collection_id);
CREATE INDEX idx_cards_type ON cards(type);

-- Index composite pour les requêtes combinées
CREATE INDEX idx_cards_collection_type ON cards(collection_id, type);

-- Index GIN pour les recherches JSONB
CREATE INDEX idx_cards_data ON cards USING GIN (data);

-- Index partiel pour les enregistrements non supprimés
CREATE INDEX idx_cards_active ON cards(collection_id)
    WHERE deleted_at IS NULL;

Contraintes

Contraintes d’intégrité :

-- Clé primaire UUID
PRIMARY KEY (id)

-- Clé étrangère avec cascade
FOREIGN KEY (collection_id)
    REFERENCES collections(id)
    ON DELETE CASCADE

-- Unicité
UNIQUE (user_id, card_id) -- Une progression par carte par user

-- Vérification
CHECK (daily_generations_used >= 0)
CHECK (visibility IN ('private', 'public', 'draft'))

Relations clés du système

Relation	Type	Description
User → Collections	1:N	Un utilisateur possède plusieurs collections
Collection → Cards	1:N	Une collection contient plusieurs cartes
User ↔ Collections	N:M	Collaboration via collection_collaborators
Card → CardProgressions	1:N	Progression par utilisateur et par carte
User → AiCardGenerations	1:N	Historique des générations IA
AiResourceBatch → Items → Embeddings	1:N:N	Pipeline d’ingestion des ressources

---

Architecture conçue pour la performance, la scalabilité et la maintenabilité.
